类别

category

项目

,tem

单位

unit

数

Data

尺寸参数

size

parameter

总长/vehicle length

mm

8280

总宽/vehicle width

mm

2300

总高/vehicle height

mm

3500

质量参数

Quality

parameters

乘坐人数  (含驾驶员)

Number of passengers allowed

人

3

总质量/Total mass

kg

9510

主要

性能

参数

Main

performance

parameters

工作平台额定载荷/working platform load rating

kg

200

最大作业高度/MAX. operating height

m

36

最大作业幅度/MAX. operating range

m

25

支腿跨距

outrigger

span

横向/ Transverse direction

mm

5900

纵向/Longitudinal direction

mm

6200

工作平台回转/work platform rotation

o

360

臂架变幅时间/Arm amplitude change time

s

70≤t≤90

臂架伸缩时间/Arm extension time

s

80≤t≤100

臂架回转速度/Arm rotation speed

s/r

130≤t≤160

支腿收放时间/Leg extension and retraction time

s

60≤t≤70

行驶参数

Driving

parameters

前悬/Front overhang

mm

1110

后悬/Rear overhang

mm

2710

前伸/protract

mm

/

后伸/Extension

mm

/

轴距/wheelbase

mm

4175

最高行驶速度/Max driving speed

km/h

110

最小离地间隙/Min ground clearance

mm

460

接近角/Approach angle

o

19

离去角/Departure angle

o

11

部件名称

component Name

简要说明

Brief description

底盘/Chassis

五十铃(,SUZU) QL1110ANLAY

发动机/Engine

4HK1-TCG61  5.193排量(Displacement) 139Kw 190ps

驾驶室配置

cabin configuration

700p底盘配五十铃3X级别宽体驾驶室: 标配五十铃4HK1-TCG61发动机国六排放 190马力, 五十铃MLD六档变速器, 带空调, 带方向助力, 中控锁 (机械钥 匙) , 电动玻璃, 多功能方向盘, 带ABS, 断气刹, 驾驶室可翻转, 标配 235/75R17.5轮胎 。700p chassis equipped with ,suzu 3X level wide body cab: standard ,suzu 4HK1-TCG61 engine with National V, emissions of 190 horsepower, ,suzu MLD six speed transmission with air conditioning, steering assistance, central locking (mechanical key), electric glass, multifunctional steering wheel with ABS, air brake, reversible cab, standard 235/75R17.5 tires.

围栏及走台板

Fence and walkway board

不锈钢围栏, 铝合金防滑走台板

Stainless steel fence, aluminum alloy anti slip walkway board

取力系统

power take-off system

气动取力/pneumatic power take-off

工作平台

working platform

1600× 700× 1000mm (吊篮尺寸可按客户要求定制/The size of the hanging  basket  can  be  customized  according  to  customer requirements)

臂架形式

Arm form

七节十四边形同步伸缩臂

Six section fourteen sided synchronous telescopic arm

回转装置

Rotator

360。连续回转/360 。 continuous rotation

支腿

outrigger

前V后V型双节支腿, 单独可调, 可同步伸缩

Front  and  rear  V-shaped  double  leg  support,  individually adjustable and synchronously extendable

操作

operate

转台固定操作, 无线遥控盒操作, 下车液压手柄操作, 设有电动应急 泵,整车可实现全液压电动应急操作。

Fixed operation of the turntable, wireless remote control box operation, hydraulic handle operation of the vehicle, equipped with an electric emergency pump, the entire vehicle can achieve full hydraulic electric emergency operation.

控制系统

control system

自研发高空车控制系统, 稳定性强/self-developed high-altitude vehicle control system with strong stability

调平系统

leveling system

液压自动调平/Hydraulic automatic leveling

伸链力平衡

chain extension force balance

伸绳设置平衡机构 , 保证左右钢丝绳受力均衡/Set up a balance mechanism for extending the rope to ensure that the force on the left and right steel wire ropes is balanced

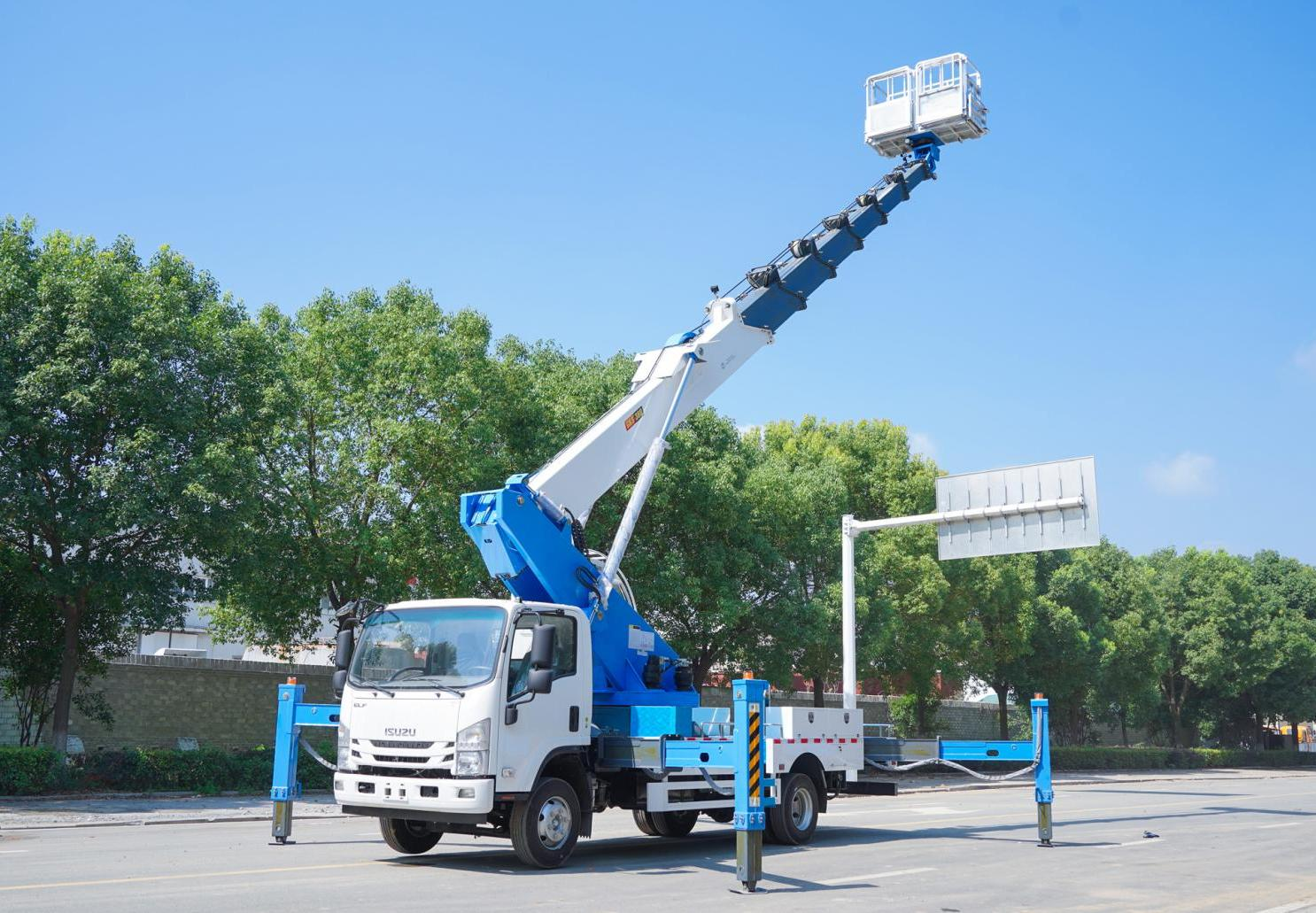

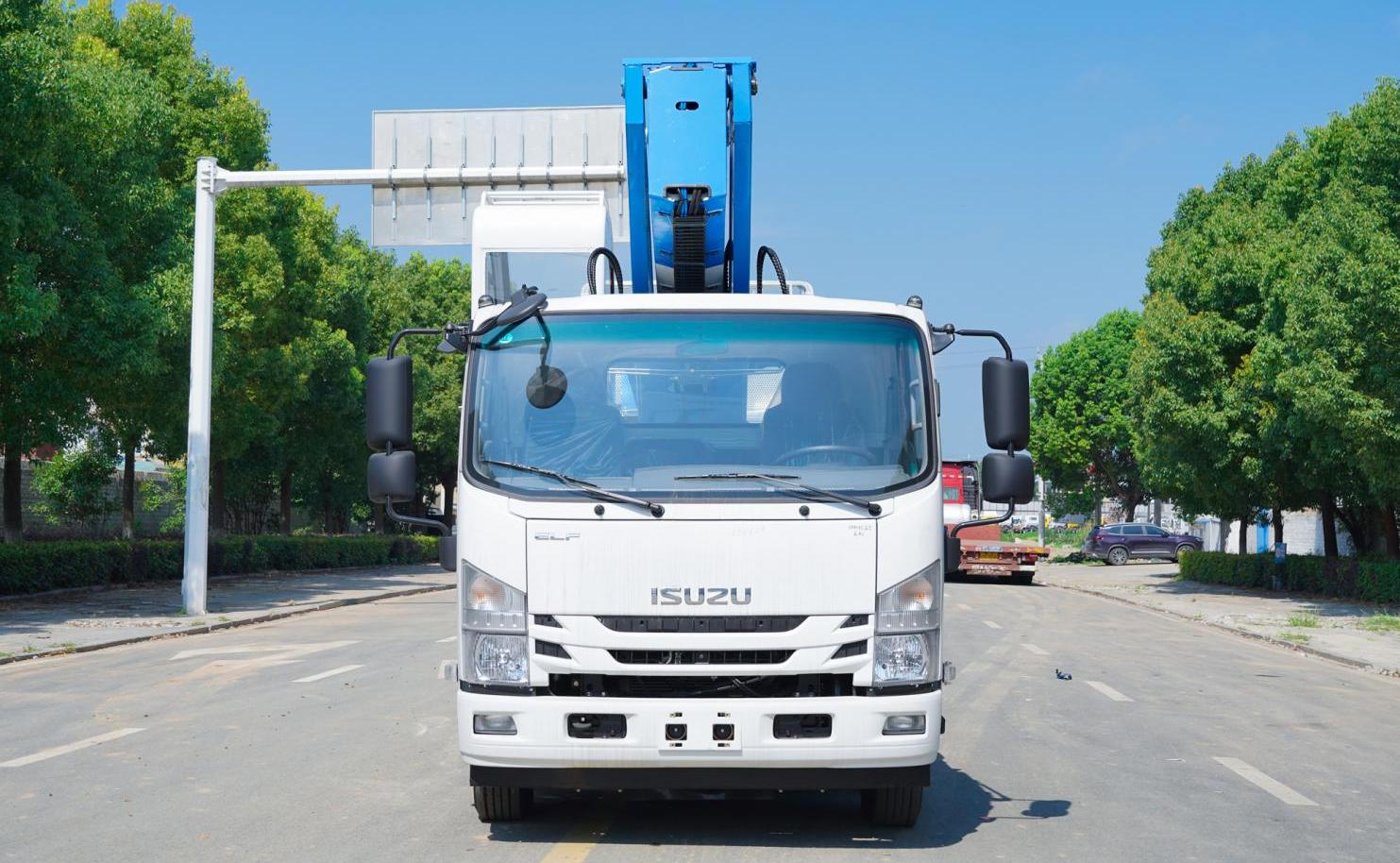

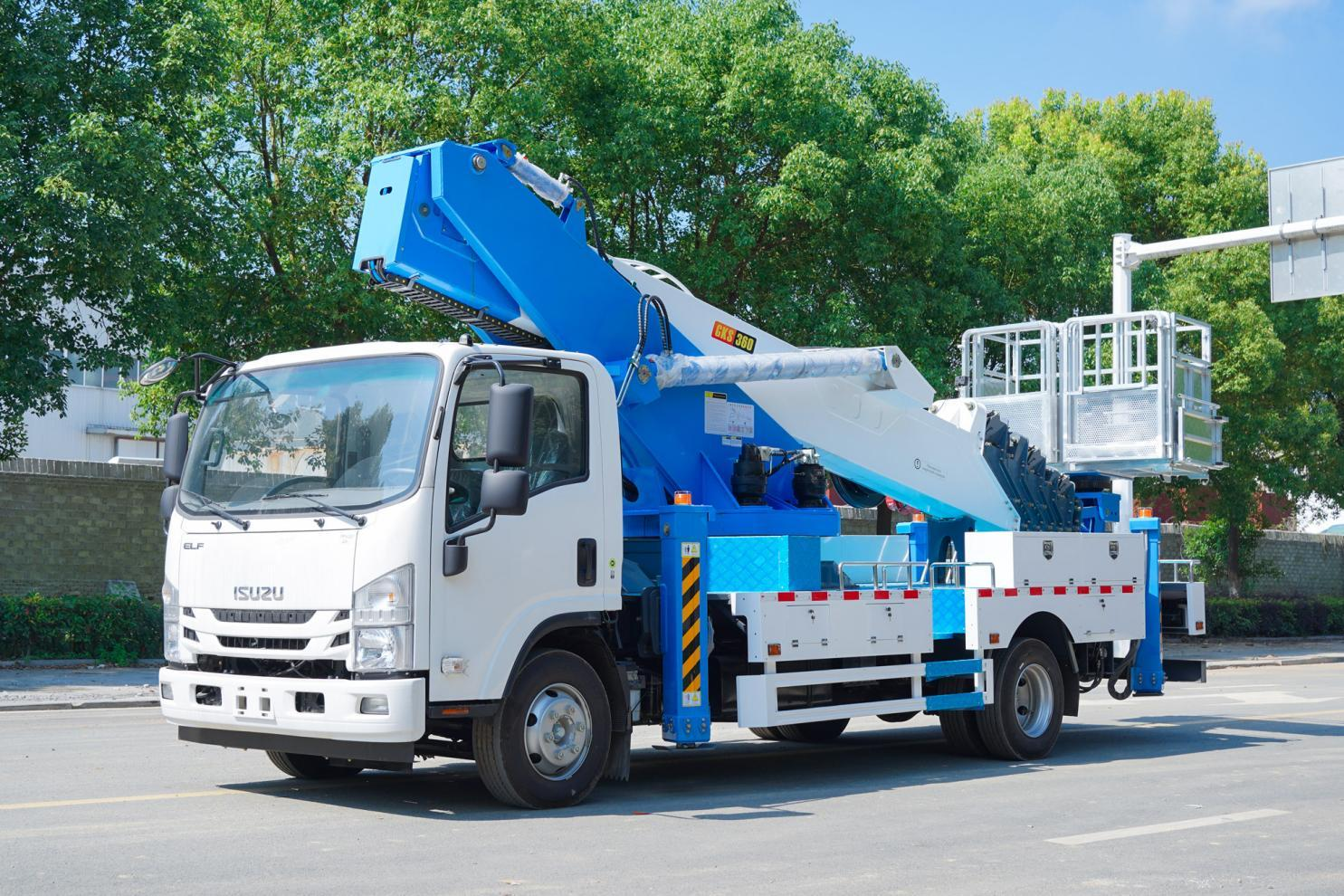

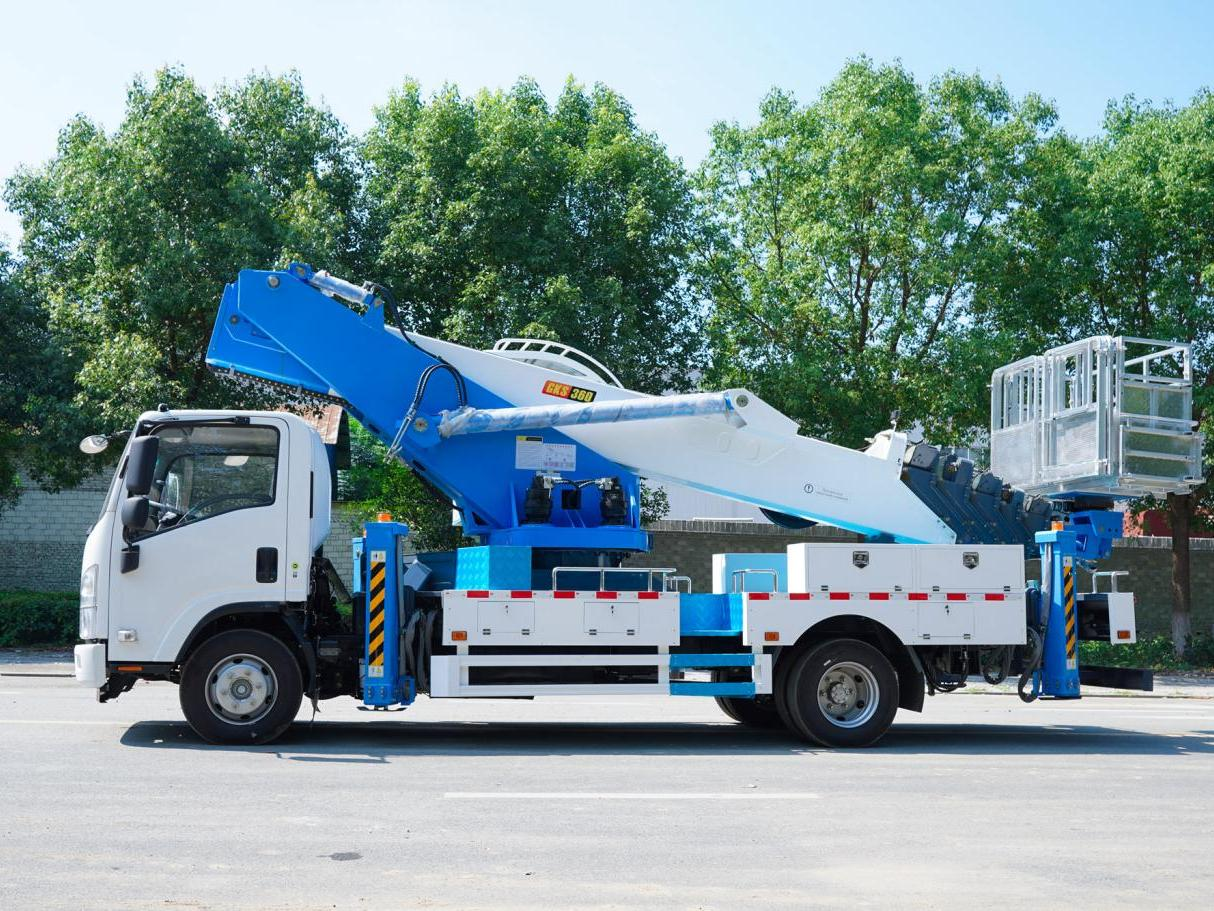

五十铃36米高空作业车基本功能安全配置: 作业车能实现平台载荷200kg, 最大作业高度36m、最大 作业幅度25m的高空作业, 臂架变幅角度范围为-18。~80。, 工作平台液压自动调平。

名称/Name

简要说明/Brief

支腿软腿检测

Leg soft leg detection

实时检测支腿受力状态, 一旦检测到有支腿松动报警限动

Real-time detection of the  leg force  state, once the  leg  is detected loose alarm limit movement

上下车自动互锁装置

Get on and off automatic interlocking device

自动实现上下车互锁, 防止上下车同时操作, 实现安全保护

Automatic realization of up and off interlock, prevent on and off  the  operation  at  the  same  time,  to  achieve  safety protection

应急电动液压泵 Emergency

electric-hydraulic pump

当底盘发动机或液压主泵发生故障时, 将工作人员送回到地面

send the staff back to the ground when the chassis engine or hydraulic main pump fails Face

紧急停止装置

Emergency stop device

三处紧急停止装置, 确保紧急情况停止所有操作

Three emergency stop devices to ensure that all operations are stopped in an emergency

自动限幅

Automatic limit

保证整车在安全的作业范围内作业/Ensure that the whole vehicle operates within a safe range of operation

整车水平状态测试仪

complete  vehicle  level status tester

可检测整车横向、纵向两个方向倾斜状态

,t can detect the vehicle in both transverse and longitudinal directions

发动机点火熄火

Engine ignition and flameout

转台和遥控盒均可对发动机进行点火、熄火控制

The turntable and remote control box can ignite and flameout control of the engine

复合动作/composite move

可以同时做组合运动,如平台回转、转台回转、臂架的变幅

和伸缩/you can do combined movements at the same time, such as platform rotation, platform rotation, and the amplitude of the boom and telescopic

断链保护装置

Broken chain protection device

双钢丝绳, 伸绳设置平衡机构, 保证左右钢丝绳受力均衡, 安全有保 障/The balance mechanism is set to ensure the balance of the left and right wire rope

应急操作功能

Emergency operation function

紧急情况下, 恢复车辆动作, 保证车在危险工况时可以将人员安全送回 地面/,n emergency situations, restore vehicle movement to ensure that personnel can be safely transported back to the ground in dangerous working conditions
