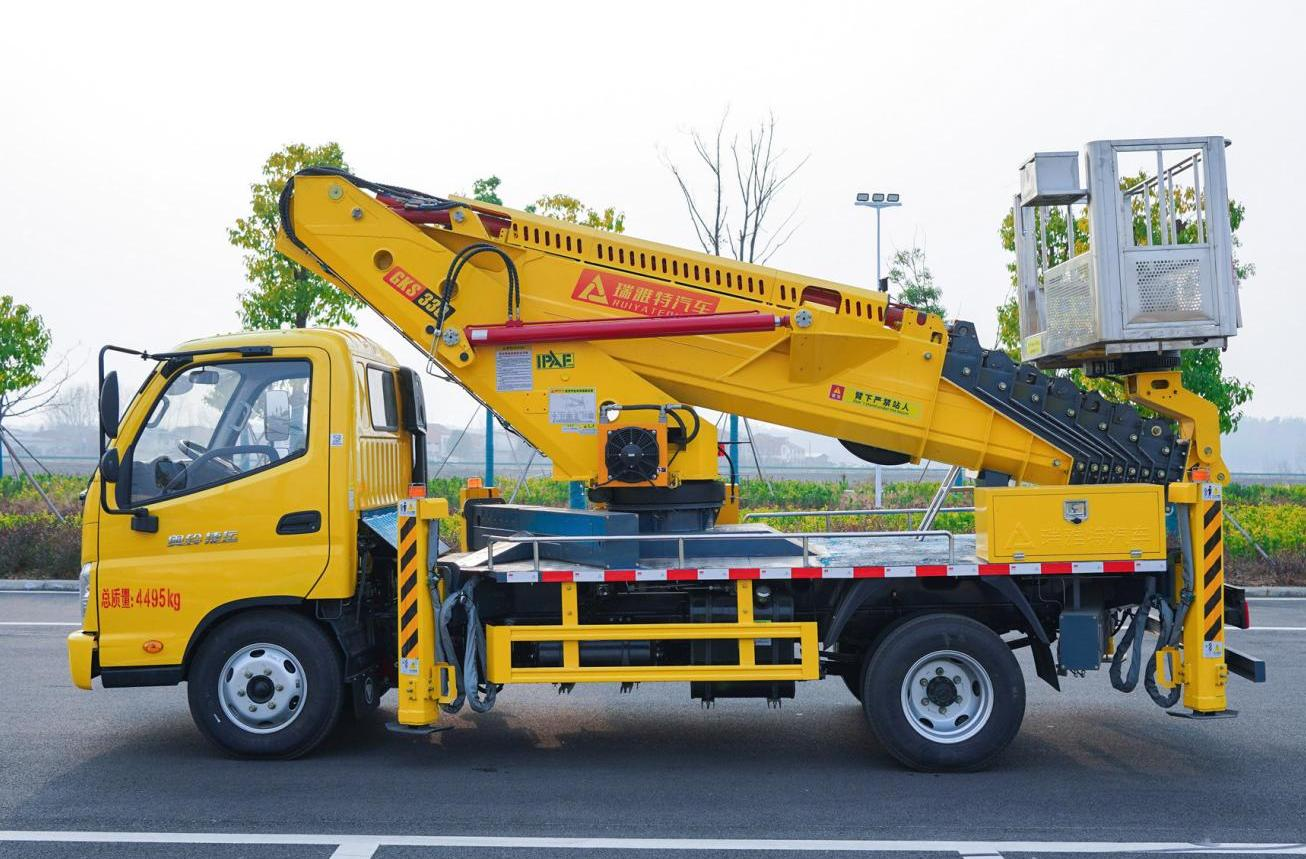

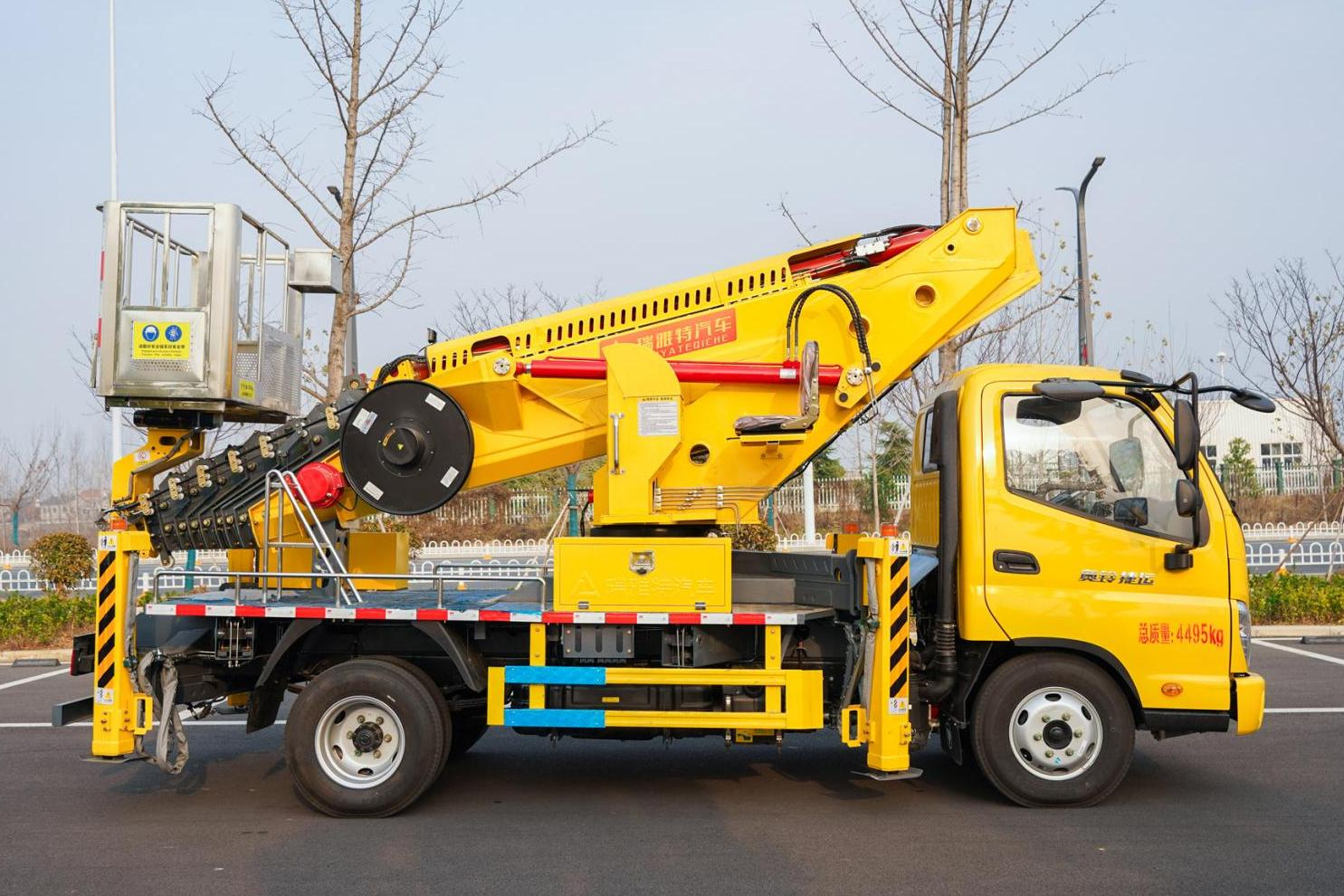

类别

category

项目

Item

单位

unit

数据

Data

尺寸参数

size

parameter

总长/vehicle length

mm

5995

总宽/vehicle width

mm

2070

总高/vehicle height

mm

3000

质量参数

Quality

parameters

乘坐人数  (含驾驶员)

Number of passengers allowed

人

3

总质量/Total mass

kg

4495

主要

性能

参数

Main

performance

parameters

工作平台额定载荷/working platform load rating

kg

200

最大作业高度/MAX. operating height

m

33

最大作业半径  (载重200kg)

/MAX. operating radius (load capacity 200kg)

m

11/13

支腿跨距

outrigger

span

横向/ Transverse direction

mm

6100

纵向/Longitudinal direction

mm

5700

工作平台回转/work platform rotation

。

360

臂架变幅时间/Arm amplitude change time

s

60≤t≤90

臂架伸缩时间/Arm extension time

s

70≤t≤100

臂架回转速度/Arm rotation speed

s/r

120≤t≤180

支腿收放时间/Leg extension and retraction time

s

60≤t≤90

行驶参数

Driving

parameters

前悬/Front overhang

mm

1105

后悬/Rear overhang

mm

1715

前伸/protract

mm

/

后伸/Extension

mm

/

轴距/wheelbase

mm

3360

最高行驶速度/Max driving speed

km/h

100

最小离地间隙/Min ground clearance

mm

450

接近角/Approach angle

。

20

离去角/Departure angle

。

16

部件名称

component Name

简要说明

Brief description

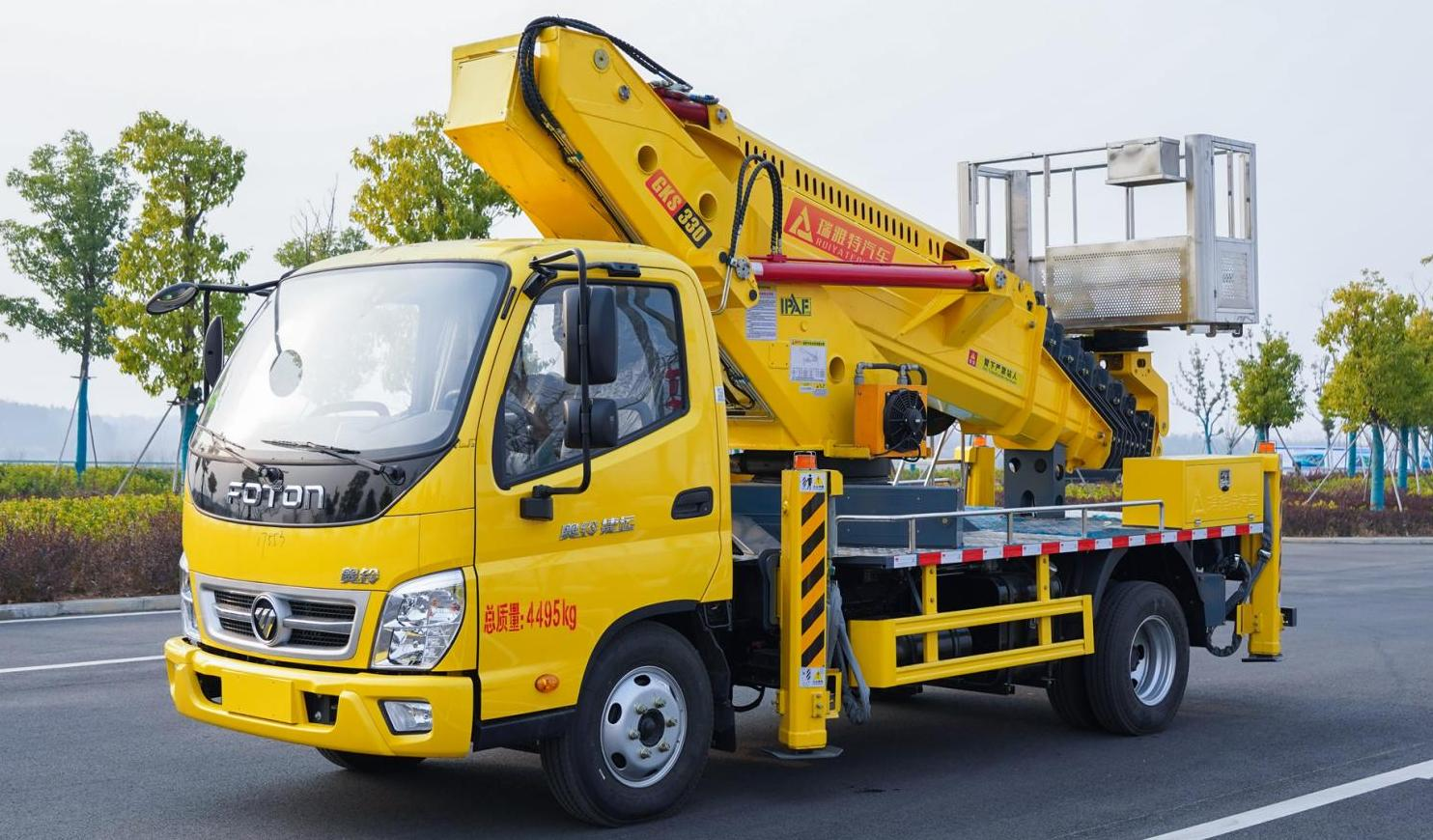

底盘/chassis

福田(FOTON) BJ1048VgJDA-AB3

发动机/Engine

Q23A-142E60  2.3L排量(Displacement) 103kw 142ps

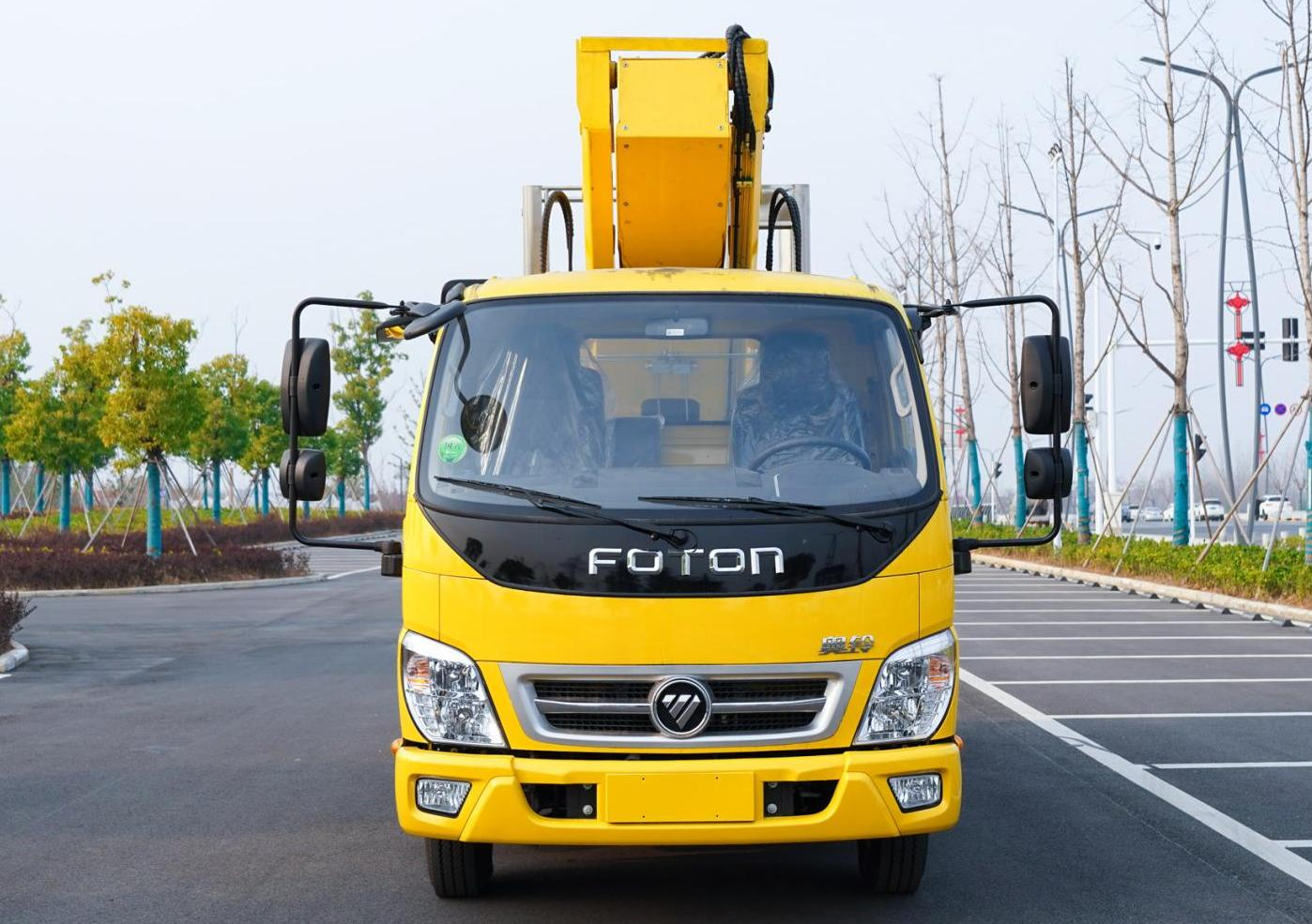

驾驶室配置

cabin configuration

1800mm单排车身, 5G32变速箱 (内花键取力器) 、7.00R16 10PR轮 胎 、4.875 速 比 、普通 方 向盘 +巡航 、车 载 无 线服 务控 制器 (T- BOX) 、ABS 、MP3 、钢制储气筒、80L塑料油箱, 冷暖空调、电动门 窗 + 中 控 锁 。 1800mm single row body, 5G32 gearbox (internal spline power  take-off),  7.00R16  10PR  tires,  4.875  speed ratio, regular steering wheel+cruise control, in car wireless service controller  (T- BOX), ABs, MP3, steel air reservoir, 80L plastic fuel tank, air conditioning, electric doors and windows+central locking system.

围栏及走台板

Fence and waIkway board

不锈钢围栏, 铝合金防滑走台板

stainless steel fence, aluminum alloy anti slip walkway board

取力系统

power take-off system

气动取力/Pneumatic power take-off

工作平台

working pIatform

1600× 700× 1000mm (吊篮尺寸可按客户要求定制/The size of the hanging  basket  can  be  customized  according  to  customer requirements)

臂架形式

Arm form

九节十四边形同步伸缩臂

Nine section fourteen sided synchronous telescopic arm

回转装置

Rotator

360。连续回转/360。 continuous rotation

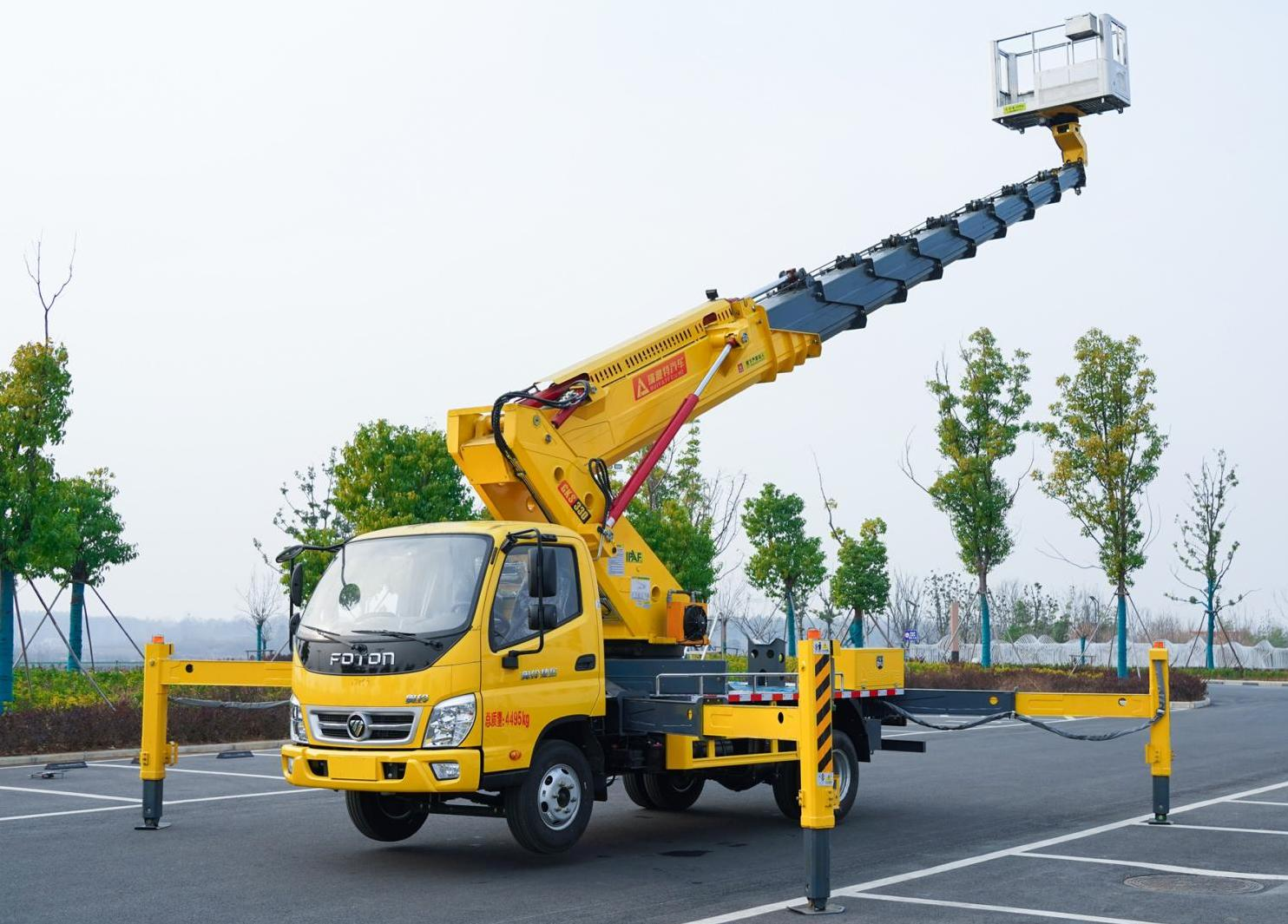

支腿

outrigger

前V后V型双节支腿, 单独可调, 可同步伸缩

Front  V-shaped  and  rear  V-shaped  double  legged  support, individually adjustable and synchronously extendable

操作

operate

转台固定操作, 无线遥控盒操作, 下车液压手柄操作, 设有电动应急 泵,整车可实现全液压电动应急操作。

Fixed operation of the turntable, wireless remote control box operation, hydraulic handle operation of the vehicle, equipped with an electric emergency pump, the entire vehicle can achieve full hydraulic electric emergency operation.

控制系统

controI system

瑞雅特自研发高空车控制系统, 稳定性强/Ruiyate self–developed high-altitude vehicle control system with strong stability

调平系统

IeveIing system

液压自动调平/Hydraulic automatic leveling

伸链力平衡

chain extension force baIance

伸绳设置平衡机构 , 保证左右钢丝绳受力均衡/set up a balance mechanism for extending the rope to ensure that the force on the left and right steel wire ropes is balanced

名称/Name

简要说明/Brief

支腿软腿检测

Leg soft leg detection

实时检测支腿受力状态, 一旦检测到有支腿松动报警限动

Real-time detection of the  leg force  state, once the  leg  is detected loose alarm limit movement

上下车自动互锁装置

Get on and off automatic interlocking device

自动实现上下车互锁, 防止上下车同时操作, 实现安全保护

Automatic realization of up and off interlock, prevent on and off  the  operation  at  the  same  time,  to  achieve  safety protection

应急电动液压泵 Emergency

electric-hydraulic pump

当底盘发动机或液压主泵发生故障时, 将工作人员送回到地面

send the staff back to the ground when the chassis engine or hydraulic main pump fails Face

紧急停止装置

Emergency stop device

三处紧急停止装置, 确保紧急情况停止所有操作

Three emergency stop devices to ensure that all operations are stopped in an emergency

自动限幅

Automatic limit

保证整车在安全的作业范围内作业/Ensure that the whole vehicle operates within a safe range of operation

整车水平状态测试仪

complete  vehicle  level status tester

可检测整车横向、纵向两个方向倾斜状态

,t can detect the vehicle in both transverse and longitudinal directions

发动机点火熄火

Engine ignition and flameout

转台和遥控盒均可对发动机进行点火、熄火控制

The turntable and remote control box can ignite and flameout control of the engine

复合动作/composite move

可以同时做组合运动,如平台回转、转台回转、臂架的变幅

和伸缩/you can do combined movements at the same time, such as platform rotation, platform rotation, and the amplitude of the boom and telescopic

断链保护装置

Broken chain protection device

双钢丝绳, 伸绳设置平衡机构, 保证左右钢丝绳受力均衡, 安全有保 障/The balance mechanism is set to ensure the balance of the left and right wire rope

应急操作功能

Emergency operation function

紧急情况下, 恢复车辆动作, 保证车在危险工况时可以将人员安全送回 地面/,n emergency situations, restore vehicle movement to ensure that personnel can be safely transported back to the ground in dangerous working conditions
